DNC設備物聯

CAXA DNC設備物聯全面支持新一代的數控系統，如SIEMENS828D/840Dsl，三菱系統網卡通訊采集，HASS系統網卡采集自動報工，支持各種基于PLC/HMI控制的工業自動化設備，全面基于工業互聯網實現設備與設備、設備與人，傳感器和智能儀表之間的互聯互通，為工業物聯網應用提供了數據采集以及存儲、管理的平臺。

產品描述

功能介紹

CAXA DNC設備物聯全面支持新一代的數控系統，如SIEMENS828D/840Dsl，三菱系統網卡通訊采集，HASS系統網卡采集自動報工，支持各種基于PLC/HMI控制的工業自動化設備，全面基于工業互聯網實現設備與設備、設備與人，傳感器和智能儀表之間的互聯互通，為工業物聯網應用提供了數據采集以及存儲、管理的平臺。

挑戰

● NC程序無序管理，經常調錯加工程序，大量占用機床加工時間；

● 生產現場經常看錯圖紙和工藝文件；

● 生產現場信息反饋不及時、不準確，無法實時了解車間生產信息，計劃安排全憑“拍腦袋”，沒有數據依據；

● 無法了解設備的使用情況。

優勢

● 完成數控程序在車間的技術文件管理；

● 支持所有數控系統的數控程序自動傳輸設備狀態、自動采集；

● 以多種方式自動計算設備綜合運行效率和統計報警信息；

● 結合自動采集的生產數據，通過計劃管理、工單管理、質量管理管控車間現場的生產過程，實現工藝無紙化、生產透明化。

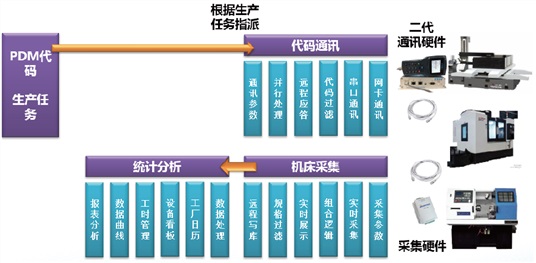

功能說明

代碼管理

DNC代碼管理模塊是基于CAXA協同管理PLM平臺構建的代碼與相關文檔管理軟件。它以產品結構為核心，組織和管理數控加工過程中與加工有關的各類設計圖紙、工藝、代碼文檔，解決文檔的共享、查詢、安全控制及版本管理問題。

DNC代碼管理模塊在企業完成“甩圖板”的工作后，減少企業查找代碼所用的時間，減少版本不統一造成的差錯。

機床通訊

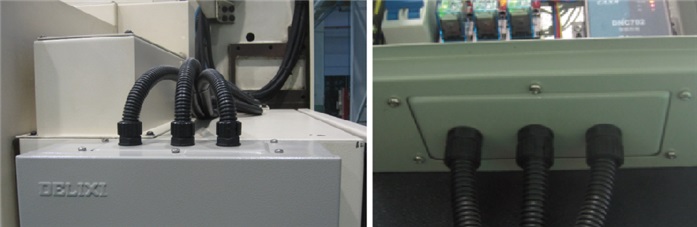

DNC機床通訊模塊，負責底層的物理連接、機床的加工代碼傳輸、機床的相關文件傳輸（例如刀補文件、報警信息、機床參數）等。它主要使用串口/網卡混合通信模式來解決數控設備基礎聯網問題，并將離散的設備并入企業局域網，實現代碼及機床參數等文檔的傳輸。

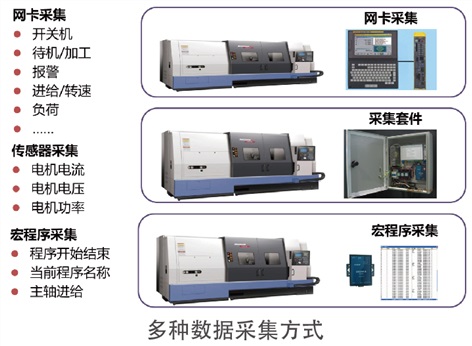

機床采集

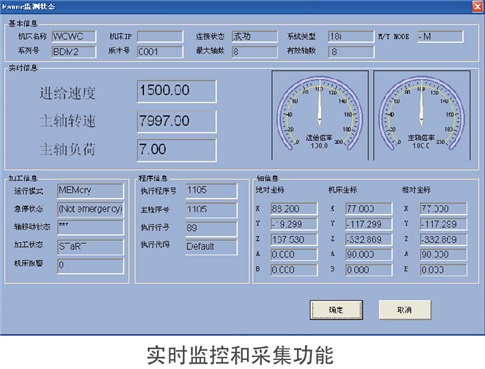

DNC機床采集模塊，主要是將企業的數控設備的運行參數及加工狀態通過相關硬件和軟件的配合自動采集到網絡DNC的數據庫中。DNC機床采集模塊，支持多種數據采集方式、實時監控和采集、實時存儲大數據、支持視頻的監控、采集

為保證數據真實、可靠，所有數據的采集都由系統控制，實時進入企業的采集數據庫中。

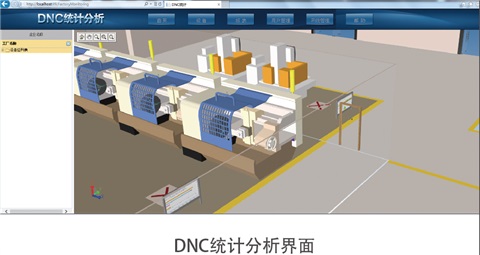

統計分析

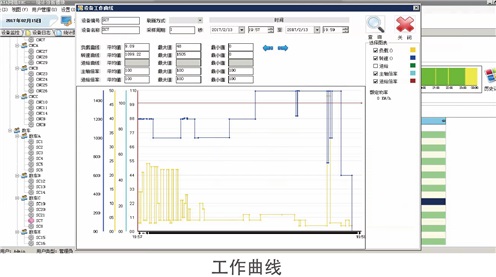

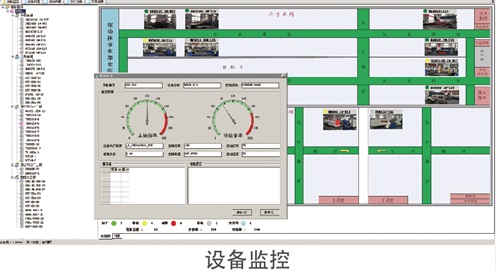

DNC統計分析模塊通過分析采集設備的歷史數據，將設備運行狀態、設備工作負荷等數據進行匯總分析，得到有關設備運行狀態、設備運行效率的報表，并根據客戶設定的查詢條件進行豐富多樣的圖文展示。通過DNC統計分析模塊，實現在辦公室監控所有生產設備狀態，評估實時準確的產能，查找設備瓶頸，查找不合理的設備使用情況等。
